本項試驗適用于裝在導彈和其它高性能武器上的設備在裝卸、發動機點火、火工品爆炸、再入大氣及高速氣動力造成的沖擊。
如有關標準規定試驗樣品進行隨機振動和沖擊試驗時，根據規定（實測）的隨機激勵譜求得的一系列單自由度系統30o響應譜在預訂定的自然頻率范圍內，均大于或等于根據規定的沖擊激勵求得的沖擊響應譜，則隨機振動試驗后可免去沖擊試驗。
一、試驗?zāi)康?/p>
考核、評定設備耐受強沖擊的能力。
二、試驗條件
若有可用的實測沖擊響應譜且又能實現沖擊響應譜的模擬時，則應優先采用；
若不具備上述條件時應按下列方法進行：
1、沖擊脈沖
本項試驗規定有半正弦波和后峰鋸齒波兩種沖擊脈沖，其波形和容差見圖1、圖2。試驗時可從圖1或圖2中任選一種沖擊看脈沖波形。
沖擊脈沖波形是將試驗樣品安裝在沖擊臺面上，在臺面或安裝夾具上有代表性的測點測出的沖擊脈沖波形。
2、嚴酷度

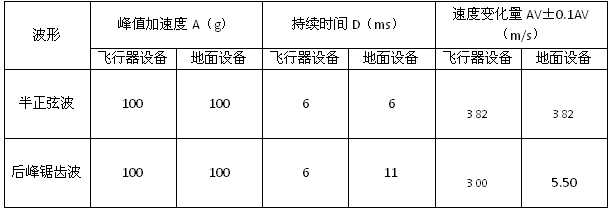

根據設備的用途及選定的沖擊脈沖波形，由表中選取的數值確定試驗嚴酷度。
如有可用實測數據，則應根據實測數據確定試驗嚴酷度。
注：①速度變化量由沖擊脈沖波形積分求得。積分時間從脈沖前0.4D到脈沖后0.1D止。D為沖擊脈沖持續時間。
②裝在減震器上質量小于150kg的飛行器設備應優先選用后峰鋸齒波。
三、試驗設備
1、沖擊設備
沖擊設備應滿足試驗隊沖擊脈沖波形、峰值加速度、持續時間及有效載荷等方面的要求。
2、測量儀器
沖擊測量系統應滿足以下要求：
1）頻率響應
整個測量系統（包括一次儀表、二次儀表及數據顯示記錄系統）應滿足圖3規定的頻率影響應特性要求；
2）加速度傳感器
加速度傳感器的橫向靈敏度≤5%。
加速度傳感器的靈敏度、幅值線度和頻率線性度應按有關規定進項標定。
試驗前宜進行整個測量系統的標定以減少測量誤差。
四試驗程序
1、初始檢測
1）試驗樣品的安裝
試驗樣品應直接或用安裝夾具剛性地固定在試驗臺面上，且載荷盡可能均勻分布，質量中心盡量靠近臺面中心。
試驗樣品帶有的減震器或支架在試驗的安裝中也應使用；若不能使用時，有關標準應規定試驗用的減震器或支架。
試驗樣品的通電、液、氣的電纜、導管的連接方式和質量分布盡可能與實際使用情況一致 ，盡量避免附加的支承和約束。
2）加速度傳感器的安裝
監測用的加速度傳感器應剛性地連接在試驗樣品與臺面或試驗樣品與安裝夾具的靠近臺面中心的固定點上，若這種連接確有困難，允許將傳感器剛性地固定在試驗樣品有代表性的固定點附近。
3)3）沖擊波形調校
試驗前應進行沖擊波形的調校。對于復雜昂貴的試驗樣品，允許使用動力學特性與試驗樣品相近的模擬件進行調校，待沖擊波形連續兩次滿足要求后換上試驗樣品進行試驗。
若試驗樣品對沖擊波形影響不大時，允許用相同質量的剛性質塊作為模擬件進行調校。
4)4）特殊情況的處理
當試驗樣品質量大，動態特性嚴重影響沖擊波形而難以滿足容差要求時，經供需雙方同意，允許擴大容差，在試驗報告中應記錄試驗時的波形和有關參數。
5)5）檢測
檢查試驗樣品的安裝質量。按有關標準規定對試驗樣品進行外觀檢查和電性能、機械性能等的檢測，將結果記入試驗報告。
2、試驗
1）若試驗樣品在工作狀態下試驗時，除非另有規定，應在最大額定工作狀態下工作15min后施加沖擊。
2）給試驗樣品施加符合嚴酷度要求的沖擊。
3）除試驗樣品有特殊要求外，試驗應沿試驗樣品的3個互相垂直軸的6個軸向的每個方向施加2次（共12次）沖擊。
4）相鄰兩次沖擊的間隔時間以2次沖擊在試驗樣品上造成的響應不發生相互影響為準，一般不應小于5倍沖擊脈沖持續時間。
5)若確認試驗樣品有對沖擊最敏感、最薄弱的方向。則只需對改方向進行試驗。
6)若試驗樣品在結構和性能上具有對稱性，則只需在對稱方向中任選一個方向進行試驗。
7)在沖擊過程中按有關標準規定對試驗樣品進行檢測，將試驗結果記入試驗報告。
3、最后檢測
每個試驗方向試驗結束后，按有關標準對試驗樣品進行外觀檢查及電性能、機械性能等的檢測，將結果記入試驗報告。4、合格判據
1)當試驗樣品結構出現殘余變形、裂紋、劃傷和其它機械損傷；在沖擊過程中需檢測性能的試驗樣品，在沖擊過程中及沖擊后出現工作不正常，性能參數指標超出了有關標準規定的允許極限；以及在沖擊過程中不要求檢測性能的試驗樣品，在沖擊后出現工作不正常，性能參數指標超出了有關標準規定的允許極限時，均應認為不合格。
2)有關標準規定的其它合格判據。
5、引用本項試驗應規定的細則
1)試驗序號及名稱
2)試驗樣品的安裝方法
3)重力影響
4)試驗樣品嚴重影響沖擊波形時的容差
5)沖擊脈沖波形、峰值加速度和持續時間
6)特殊情況下的沖擊方向機沖擊次數
7)試驗樣品在試驗中是否需要工作及其運行方式
8)初始檢測項目和要求
9)中間檢測項目和要求
10)最后檢測項目和要求
11)合格判據
12)其他要求
